Пьезобас


      Автор: Михаил Южаков
      Дата публикации: 06 октября 2018 г.

Занятный эксперимент по пьезоозвучке бас-гитары.

В качестве «подопытного кролика» выступил недорогой бас Yamaha RBX-170 индонезийского производства (на фото он с замененным нижним датчиком).

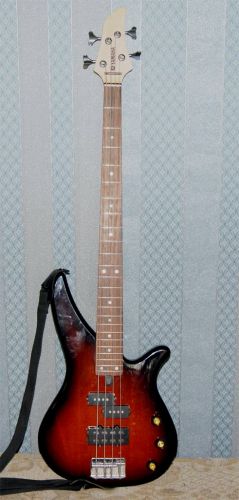

Бас-гитара, на которую установлен пьезодатчик

Для басов существуют пьезобриджы и пьезокобылки, но все виденные мною были американского производства и соответствующей цены; ставить же фурнитуру дороже самого инструмента есть на мой взгляд пижонство, поэтому пошёл другим хитрым путём – приспособил подпорожковый пьезодатчик для акустической гитары. Вот такой, в форме гибкого шнура:

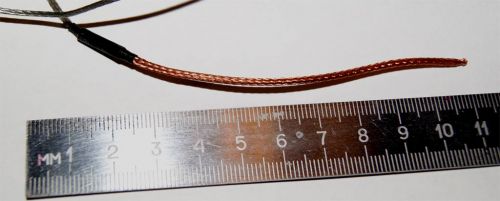

Пьезодатчик для акустической гитары

Снял бридж, проковырял канавку, вложил шнур. Глубина канавки такая, чтобы шнур был немного придавлен бриджем.

Канавка для пьезодатчика

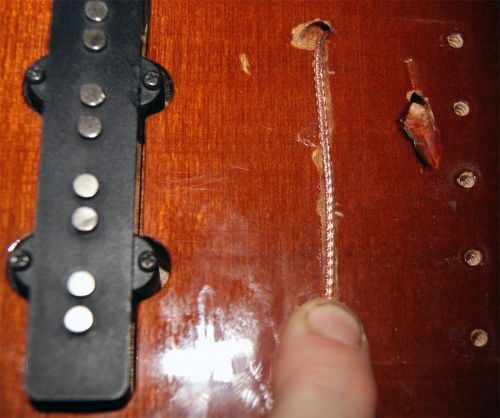

Пьезодатчик в канавке

Прикрепил бридж. Кстати, следует отметить одну конструктивную особенность этого баса, доставшегося мне, в общем-то, случайно: у него бридж крепится к деке винтами, расположенными на одной линии (не по периметру):

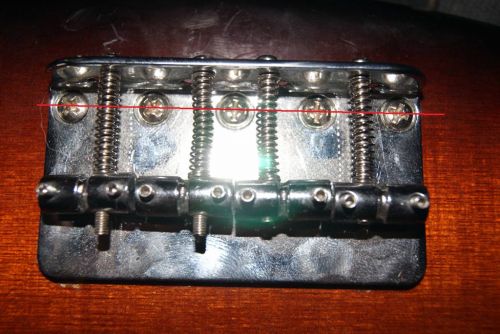

Бридж бас-гитары

В результате передний край бриджа «плавает»: без струн он слегка приподнят, под натяжением струн опускается, как рычаг.

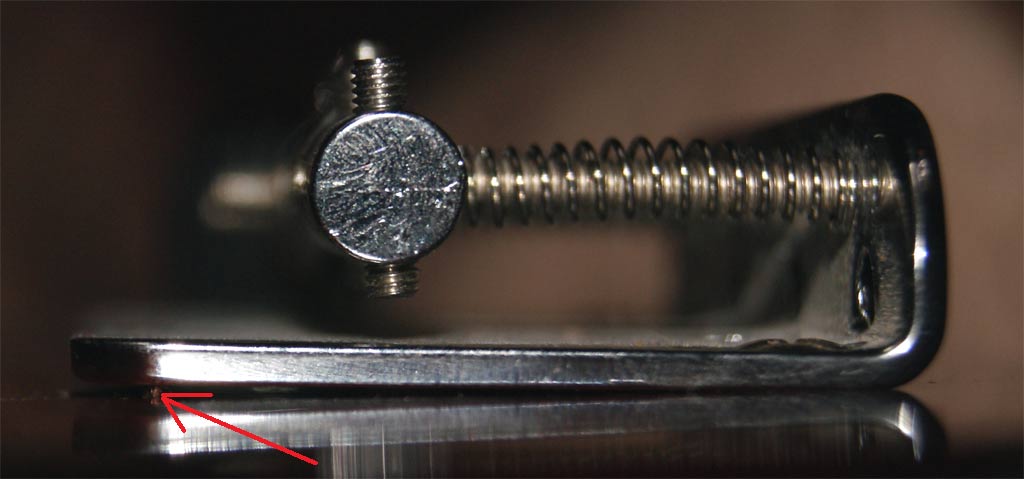

Бридж бас-гитары

Благодаря этому на пьезошнур, помещенный в передней части бриджа, струны оказывают колебательное давление, не заблокированное крепежом бриджа; в результате удалось добиться достаточно большого электрического «выхлопа» от пьезы.

Но без усилителя тут не обойтись. Схема активного темброблока приведена ниже.

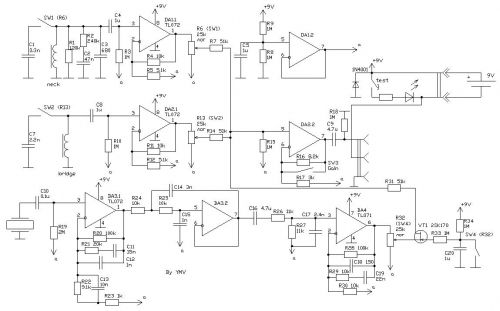

Электрическая схема темброблока бас-гитары с пьезодатчиком

Канал на ОУ DA1.1 работает на передний датчик. Цепь R1R2C2 представляет собой эмуляцию нагрузки от пассивного темброблока джаз-баса; приближенно можно заменить на один резистор 82кОм. C3 – имитация ёмкости кабеля. Подробней о влиянии этих элементов на звук написано в статье «Пьезогитары», п.2.

Конденсатор C1, подключаемый пуш-пульной ручкой потенциометра, реализует функцию регулятора тона (ручка тона здесь выполняет иную функцию).

Аналогично выполнен канал бриджевого датчика на ОУ DA2.1. Реактивная нагрузка пассивный темброблок + ёмкость кабеля здесь отсутствует для пущей разницы звучания.

Канал пьезодатчика выполнен на ОУ DA3.1, DA3.2, DA4.

DA3.1 – преамп с функцией частотной коррекции. Цепь R22C13C12 представляет собой частотный корректор «анти-спиксим» (более подробно о его назначении написано в статье «Пьезогитары», п.2). Дополнительно для баса была введена коррекция на низах, дающая рост АЧХ в области 200Гц и ниже – для того, чтобы «догнать» в этом плане магнитный датчик. В этом каскаде коррекцию на низах реализует конденсатор C11.

DA3.2 – «антишороховый» фильтр.

DA4 – дополнительный каскад коррекции на низах (200Гц и ниже).

Потенциометр R32 регулирует громкость пьезодатчика; он стоит на месте регулятора «Тон». Его пуш-пульная ручка отключает канал пьезы: нормальное положение (ручка утоплена) – канал включен, ручка вытянута – канал выключен. Можно использовать для оперативного включения пьезы во время игры: заранее устанавливаем громкость, вытягиваем ручку – пьеза выключена. Играем басовое сопровождение; надо перейти на соло с пьезой – щелкаем по ручке, пьеза включается. Одно «но»: пьеза «слышит» акустический звук при включении ручки, поэтому коммутация канала пьезы реализована здесь электронная на транзисторе VT1 с цепью задержки включения R33R34C20.

Переключатель «Gain» будет полезен при работе с комбиком, имеющим вход «Low»: ставим уровень побольше и имеем куда меньше шумов комбика и наводок на кабель.

Примеры звука

Витые струны, передний магнитный датчик:

Витые струны, пьеза чистая (приходится следить за техникой исполнения: шорохи пальцев слышны):

Пример включения пьезы «на ходу» в комбинации с магнитным датчиком. Щелчок ручки там всё-таки немного слышен, но это воспринимает микрофон:

Плоские струны, передний магнитный датчик:

Плоские струны, пьеза чистая:

Шорохи всё-таки чувствуются, надо привыкнуть, последить за техникой.
