Пьезогитарная электроника


      Автор: Михаил Южаков
      Дата публикации: 05 октября 2018 г.

В статье приведены примеры электроники для пьезодатчика, установленного на цельнокорпусных электрогитарах: пассивно-активный вариант, активный и чисто пассивный.

1. Пассивно-активный вариант

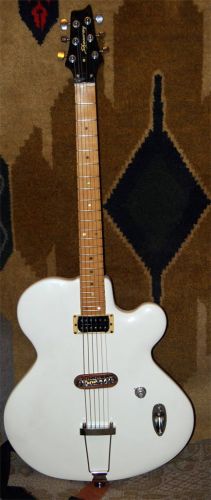

Установлен на гитаре «Прынцесса»:

Электрогитара Принцесса

Изначально пьезу ставить не собирался, но наткнулся на ибее на пьезобридж Tune-O-Matic за 45 долларов и загорелся (на правах рекламы).

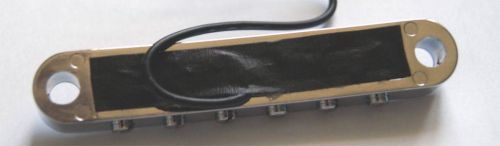

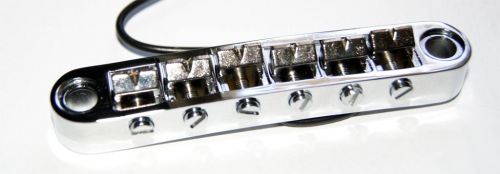

Пьезо-бридж Tune-O-Matic

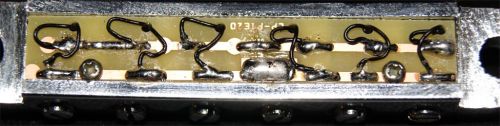

Бридж Tune-O-Matic со встроенным пьезодатчиком

Всем хорош, но высоковат: пришлось бока подпиливать:

Электрогитара Принцесса

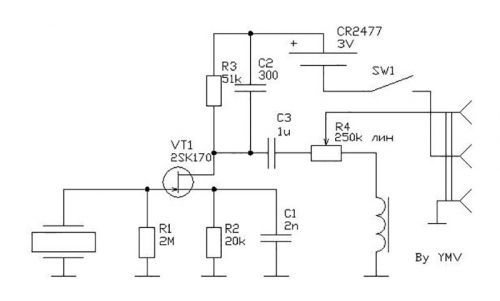

Схема активно-пассивная: магнитный датчик без усилителя, может работать без батарейки. Усилитель пьезы простейший, так как много места под электронику не планировалось.

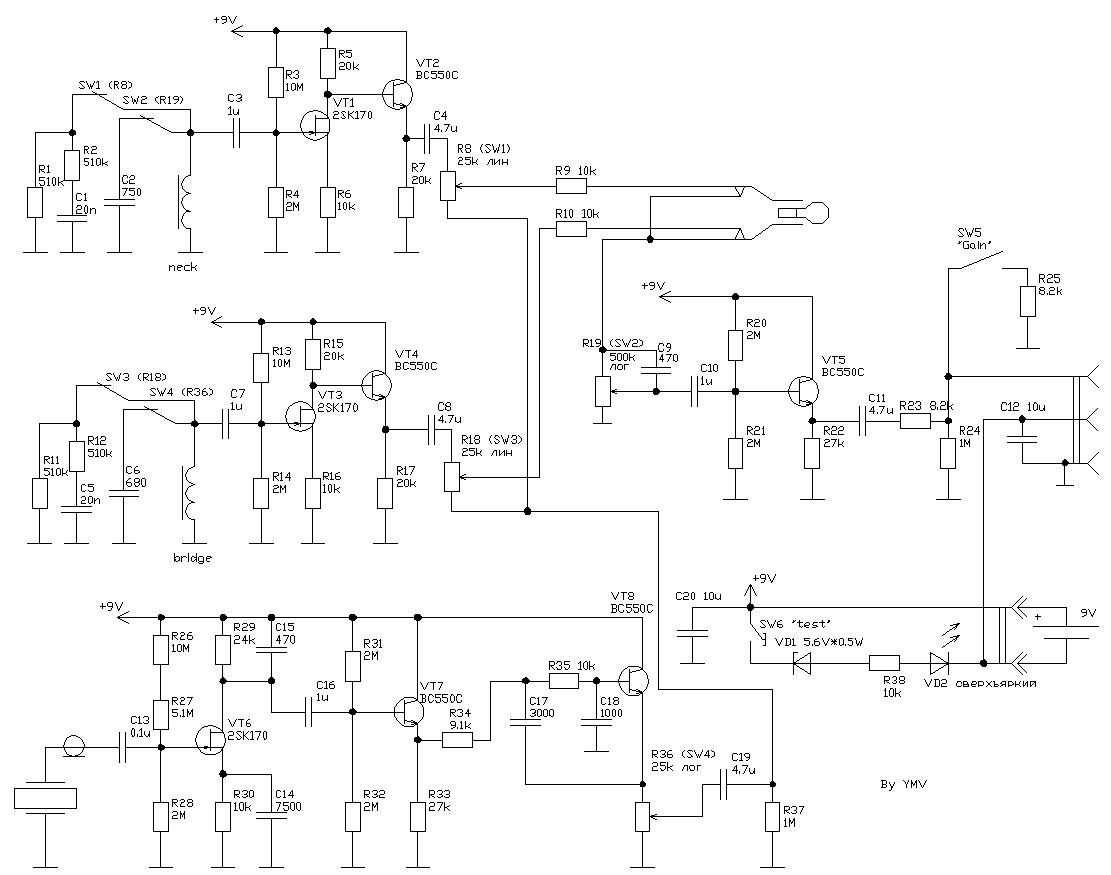

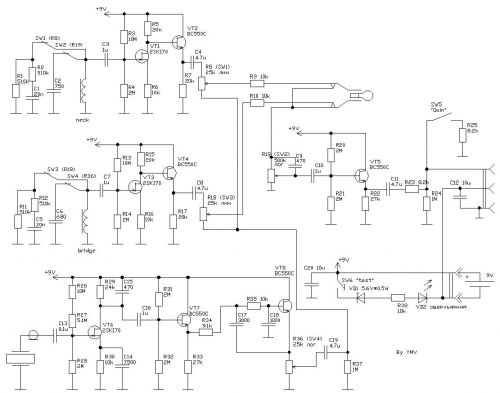

Электрогитара Принцесса

Обратите внимание на номинал конденсатора С1: вместе с резистором R2 он образует цепь коррекции, поднимая АЧХ на частотах спада гитарного комбика. Более подробно об этом говорится в подразделе 2. Конденсатор C2 даёт спад АЧХ на частотах после 10 кГц, где наиболее слышен шорох пальцев о струны.

Переключатель SW1 принудительно отключает пьезодатчик; в силу примитивной схемы его слышно даже в правом по схеме положении переменного резистора R4, который служит смесителем пьезы с магнитным датчиком либо регулирует уровень громкости при отключенной пьезе.

Примеры звука:

1.1. Магнитный датчик, звукоизвлечение пальцами.

1.2. Магнитный датчик плюс пьеза (переменный резистор R4 в правом по схеме положении), звукоизвлечение пальцами.

Пьеза на максимум (переменный резистор R4 в левом по схеме положении) , звукоизвлечение пальцами.

На пьезе играть с непривычки неприятно, чувствуется шорох пальцев. На записи звучит гораздо чище (запись не обрабатывалась).

2. Активный вариант

Установлен на гитаре Les Paul Aria Pro II корейского производства, имеющей довольно звонкий тембр звучания. Пьезобридж тот же.

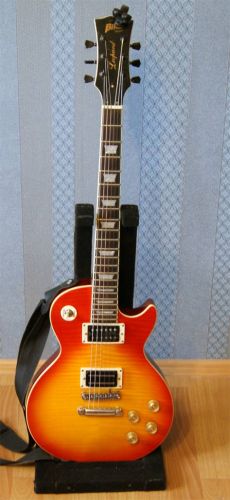

Les Paul Aria Pro II

Здесь под видом стандартных органов управления установлен полностью активный темброблок.

Помимо работы с пьезой, активный темброблок позволяет управлять в некоторых пределах тембром и характером звучания датчиков. Рассмотрим это подробней.

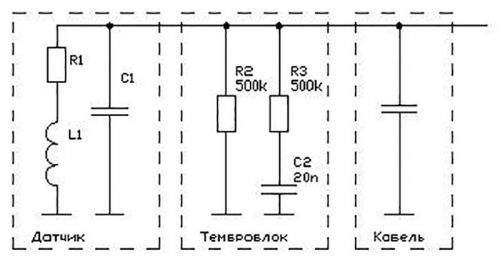

Магнитный датчик электрически представляет из себя колебательный контур с собственной индуктивностью, ёмкостью и сопротивлением потерь. Кроме того, в стандартном включении еще имеет место быть нагрузка в виде темброблока и ёмкость кабеля:

Схема активного тембраблока

Подключаем датчик к усилителю с низким выходным сопротивлением, при этом ёмкость кабеля отсекается усилителем, а пассивный темброблок выбрасываем.

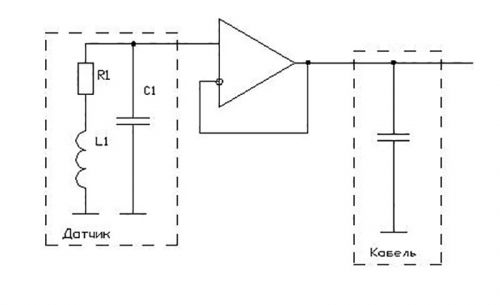

Подключение пьезодатчика к усилителю

В результате увеличится резонансная частота контура и добротность.

Для примера прослушаем две записи.

2.1 Первая запись – передний датчик на пассиве, звукоизвлечение медиатором.

2.2. Вторая – передний датчик на активе.

Похож на отсечку, но работают обе катушки, фона нет.

Такой звук для Лес Пола неспецифичен, поэтому в активном темброблоке использую эмулятор пассива:

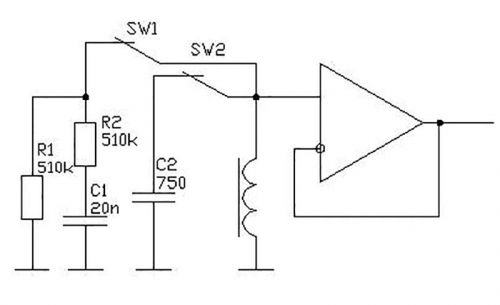

Эмулятор пассива

R1R2C1 – имитация нагрузки темброблока; её можно приближенно заменить на один резистор 250 кОм. C2 – ёмкость кабеля. В качестве переключателей используются пуш-пульные потенциометры. По умолчанию (ручки утоплены) – эмуляция пассива. Когда SW1 выключен (ручка поднята), контур сохраняет «гибсоновский» тон, но звук становится более искристым; использую эту комбинацию для игры пальцами:

2.3. Звукоизвлечение пальцами, актив с эмуляцией ёмкости кабеля.

И наконец, комбинация SW1 включен, SW2 отключен даёт более «линейный» (не окрашенный) звук. Полная схема:

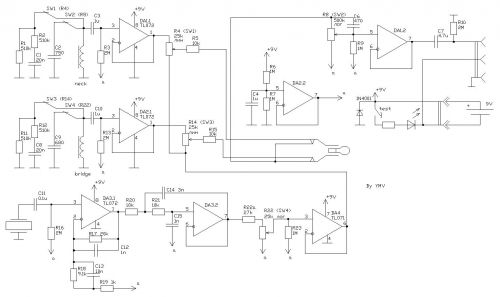

Схема

На операционнике DA1.1 собран канал переднего датчика. Переменный резистор R4, установленный на месте регулятора громкости переднего датчика в стандартном темброблоке, служит смесителем сигнала магнитного датчика и пьезы. Его ручка переключает переключатель SW1 на схеме. Аналогично на DA2.1 собран канал заднего датчика.

Переменный резистор R8 – общий регулятор громкости с тонкомпенсацией, установлен на месте регулятора «Тон» переднего датчика (привычный регулятор тона в схеме отсутствует). Потенциометр R22 – регулятор громкости пьезодатчика, установлен на месте регулятора «Тон» заднего датчика.

Рассмотрим более подробно канал пьезодатчика. Помимо усиления и согласования выходного сопротивления, канал реализует частотную коррекцию в двух областях:

2.4 Подъём частоты начиная с 5кГц.

Как известно, гитарный комбоусилитель имеет частотный спад на частотах начиная примерно с 5кГц. Это обусловлено тем, что сам магнитный датчик имеет подъем напряжения с ростом частоты (более подробно это описано в этой замечательной статье). Пьеза же такого подъёма не имеет; существуют комбики для электроакустических гитар с пьезозвукоснимателями – они имеют более равномерную частотную характеристику. Если же мы планируем включать нашу пьезу в обычный гитарный комбик, то надо как-то «выпрямить» его частотную характеристику, убрав частотный спад. Эту задачу выполняет цепь R18C13 на приведённой схеме. Конденсатор C12 устраняет неконтролируемый подъем АЧХ в области более высоких частот.

2.5. Срез частот начиная с 10кГц. В этой области располагаются разного рода шорохи, в частности шорох пальцев о струны. Эту задачу выполняет ФНЧ второго порядка на ОУ DA3.2. Конечно, полностью шорох убрать не удалось – дальнейшее увеличение порядка фильтра ничего, кроме лишних шумов, не принесло.

В результате можем сыграть «Цыганочку» на Лес Поле:

2.4. 100%-ная пьеза:

Хорошую акустическую гитару, конечно, пьеза на электрухе не заменит, но звучание на чистом звуке разнообразит однозначно.

P.S. В приведенных выше схемах все конденсаторы керамические; редкие пуш-пульные потенциометры номиналом 25кОм заказывал на АлиЭкспрессе. Печатная плата размером 6х3 см под планарный монтаж двусторонняя (расположение элементов с обеих сторон). Это позволило разместить плату вместе с батарейкой в стандартный отсек темброблока (в противном случае пришлось бы резать дополнительный отсек под батарейку). Кнопка теста батарейки и светодиод расположены сзади, на фальшпанели темброблока.

3. Попытка пассивного согласования

В Интернете приходилось читать сообщения типа «согласовал пьезу на пассиве с магнитным датчиком, с помощью резисторов подмешал к пьезе сигнал звукоснимателя». Что же, попробуем.

В чистом виде, конечно, электрическое согласование невозможно. На низах пьеза имеет практически ёмкостное сопротивление с большим модулем импеданса – магнитный датчик будет «подсаживать» сигнал. Частично это можно устранить с помощью резисторов.

Также непонятно, как поднять АЧХ, компенсировав спад частот гитарного комбика (п.2.4). Впрочем, смешивание сигналов частично решит и эту проблему – недостающие «верхи» также даст магнитный датчик. Что же тогда останется от сигнала пьезы?..

Самый простой вариант пассивной схемы – это задействовать потенциометр «Тон» на стандартном лесполовском темброблоке как смеситель, выкинув конденсатор:

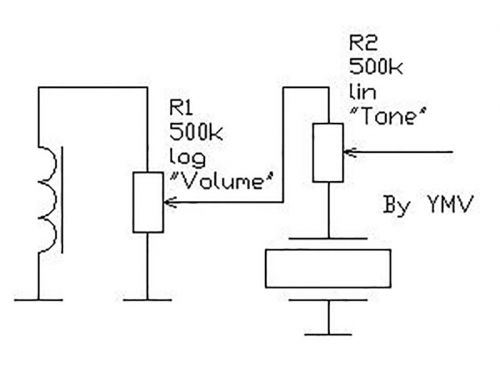

Пассивная схема

Тестирование проводим на пьезобридже Лес Пола п.2. Можно сравнить результат со звуком п.2.4.

3.1. В положении ручки «Тон» 100% звук примерно как у чистой пьезы на «Прынцессе» (п.1.3) – басов маловато, шорох чувствуется.

3.2. Пробуем крутить ручку в сторону магнитного датчика на 25%. Басов прибавляется, верхи убывают. Фон возрастает.

3.3. И еще на 25% (ручка посредине). Добавились еще щелчки. Они именно «систематические» - это не дребезг контактов и т.д.

По записи это еще ничего, но в живую играть неприятно. Моё мнение – актив с пьезой рулит.
