Петля эффектов. Что это? И с чем это едят?


      Автор: Александр Сальников
      Дата публикации: 11 2010 г.

Для начала давайте разберемся с терминами. Когда говорят про петлю эффектов, то могут иметь ввиду:

  • петлю эффектов в комбике. Еще говорят «разрыв»;
  • петлю эффектов в преампе;
  • разрыв в процессоре;
  • петлю эффектов для примочек. Луперы.

    Ну, начнем, как водится с первого.

    Петля эффектов в комбике

    Прежде всего, разберемся, из чего состоит стандартный комбоусилитель. А состоит он из секции преампа, сиречь предварительного усиления, и секции усиления, или оконечного усиления. Кстати говоря, комбо поэтому так и называется, что комбинирует в одном устройстве преамп и оконечный усилитель.

    Дабы не загромождать рисунки, сразу оговоримся, что я не буду отображать сигнал поступающий на вход преампа. Нетрудно догадаться, что берется он там не магическим образом, а приходит от вашей гитары, и, возможно даже, через цепь эффектов, типа wah-wah или овердрайва, в общем, тех, которые нужно включать во вход преампа.

    Комбик без разрыва (посыла и возврата)

    Рис.1 Комбик без разрыва

    Так вот, «разрыв» – это разрыв между преампом и усилителем. Узнать о наличии в своем комбике петли очень просто: если сзади есть входы, подписанные SEND (посыл) и RETURN (возврат), то у вас разрыв определенно есть.

    Разрыв бывает последовательный и параллельный (в этом случае как раз обычно и говорят про «петлю эффектов»). Давайте разберемся, в чем между ними разница.

    Комбик с последовательным разрывом (посылом и возвратом)

    Рис.2 Комбик с последовательным разрывом

    В такой разрыв как правило включается цепь модуляционных эффектов (дилей, реверб, фэйзер и т.п.). В логичности такого подхода можете убедиться своими ушами, для этого достаточно сначала нужно включить ту часть своей цепи эффектов, которая отвечает за модуляционные эффекты (пусть даже в ней всего лишь один дилей – это не важно) сначала во вход комбика, а потом проделать трюк, показанный на рис.2. Думаю, что разницу вы услышите невооруженным ухом.

    Комбик с параллельным разрывом (посылом и возвратом)

    Рис.3. Комбик с параллельным разрывом

    В случае с параллельным разрывом исходный сигнал после преампа делится на два: один идет на вашу цепь эффектов, а второй исходный, или говорят «сухой» сигнал поступает на вход встроенного в комбик мини-микшера. На второй вход этого мини-микшера поступает сигнал после вашей цепи эффектов. Уровень микширования двух сигналов обычно регулируется. Для этого в комбике с параллельным разрывом предусмотрен регулятор с надписью MIX.

    С помощью параллельного разрыва можно смешивать обработанный и сухой звук в нужной вам пропорции. Причем зачастую в максимальном положении ручки MIX параллельный разрыв превращается в последовательный (однако, не всегда, но это, скорее, исключения из общего правила).

    Некоторые примочки, обычно это дилеи и фэйзеры, могут работать по такому же принципу, то есть смешивать обработанный и сухой сигнал у себя на выходе, поэтому при включении таких примочек в параллельный разрыв могут возникнуть проблемы с фазой сигнала на входе RETURN комбика. Проще говоря, звучать все это может не очень хорошо.

    Предвидя такой поворот событий, некоторые производители примочек, у которых есть эта фича, снабжают свои эффекты функцией с говорящим названием - Kill Dry. При включении этой функции с выхода примочки идет только обработанный сигнал, что позволяет использовать эти эффекты с параллельной петлей.

    В общем, прежде чем покупать комбик с параллельным разрывом, неплохо бы проверить, как себя с ним поведут ваши примочки, а то мало ли чего…

    Иногда бывает так, что в комбике есть только один вход – RETURN, а вот выхода SEND нет. Это говорит нам о том, что производители предусмотрели для нас возможность подключения своего гитарного преампа (например, AMT SS-11, Tubeman или любого другого), но лишили нас возможности пользоваться преампом и разрывом самого комбика. Что ж, определенная логика в этом есть, тем более что это удешевляет конструкцию.

    Это нас плавно подводит к тому, зачем же делают петлю эффектов в отдельном гитарном преампе.

    Петля эффектов в преампе

    Отдельный преамп

    Рис.4. Отдельный преамп

    Именно для того, чтобы могла получиться параллельная петля с регулятором MIX, в отдельные преампы встраивают выход SEND и вход RETURN. Рекомендации по включению примочек в такую цепь ровно те же, как и для комбика с параллельным разрывом (см. выше).

    Если же вы в своем преампе не нашли выход SEND, вход RETURN и регулятор MIX, то мы вернемся к рис.2, за исключением того, что вместо преампа самого комбика будет использоваться внешний преамп. Ну, тут, в принципе, сказать больше нечего. Идем дальше.

    Разрыв в гитарном процессоре

    Если раньше мы говорили, что разрыв в комбике обычно нужен для подключения эффектов модуляции, то в гитарных процессорах все с точностью наоборот. Тут в разрыв обычно включают всякие дисторшены\овердрайвы и прочие искажалки гитарного звука, не исключая и преампы.

    Вот, например, как можно использовать петлю эффектов в гитарном процессоре Boss GT-10.

    Использование разрыва в гитарном процессоре

    Рис.5. Использование разрыва в гитарном процессоре. Пример 1

    Использование разрыва в гитарном процессоре

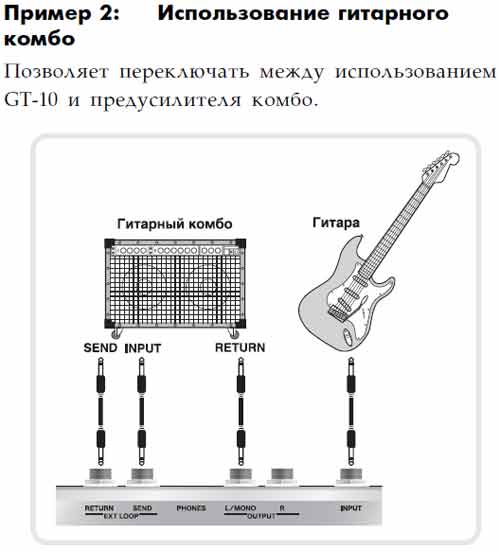

    Рис.6. Использование разрыва в гитарном процессоре. Пример 2

    Есть мнение (хотя эта тема для отдельного холивара аналог VS цифра), что цифровая эмуляция перегрузов звучит не очень хорошо: мылит, тонет в миксе и т.п. Собственно, чтобы этого избежать, в разрыв процессора можно включить внешнюю искажалку звука. То есть, тут, вроде как, мы убиваем двух зайцев: получаем аналоговый перегруз и процессорное удобство управления.

    Петля эффектов для примочек. Луперы*

    *Не путать с фразовыми сэмплерами/луперами а-ля Boss RC-20, Digitech JamMan и иже с ними. Эти педали предназначены для записи и цикличного воспроизведения отдельных фраз. Наши луперы совсем для другого.

    Однако же есть и те ортодоксы, которые предпочитают пользоваться отдельными примочками и собирать из них свою собственную цепь. Им приходится труднее, так как количество различных манипуляций ногами, а зачастую и руками растет вместе с количеством примочек в цепи.

    Много-много примочек

    Рис.7. Много-много примочек

    В конце-концов гитарист приходит к выводу, что у него скопилось слишком много примочек и управлять все этим хозяйством с каждой новой примочкой становится все сложнее и сложнее. Вот и приходится беднягам гитаристам танцевать джагу на эффектах практически на каждой репетиции.

    Но и тут не все потеряно! Сократить количество переключений могут специальные девайсы: луперы (looper), от слова loop – петля, и лайн селекторы (line selector. Дословно – выбиратель линии), переключатели A/B, A/B/Y и т.д. и т.п. - названия могут быть разнообразны.

    Суть, собственно, сводится к рассмотренному ранее принципу петель.

    Looper

    Рис.8. Looper

    В простейшем случае (как на рис.8) устройство выполняет переключение сигнала с одной петли на другую, тем самый изменяя его путь от гитары до усилителя. Конечно, сейчас многие луперы снабжены различными бонусами в виде смешивания сигнала от обоих петель, возможностью байпаса, дополнительным выходом на тюнер и прочими функциями.

    Есть луперы с тремя, четырьмя и более петлями, со сложной коммутацией петель, с программируемой коммутацией петель и тому подобное. Вот, например, такой сложный девайс делает Rocktorn.

    Rocktorn PatchMate Loop 8 Floor

    Рис.9. Rocktorn PatchMate Loop 8 Floor

    А в скором времени выпуск подобного девайса планируется нашими сибирскими парнями из AMT.

    AMT TS-8 MIDI

    Рис.10. AMT TS-8 MIDI

    Такие устройства позволяют запрограммировать путь сигнала через петли, и одним нажатием на кнопку менять количество и очередность включенных в данный момент петель.

    В общем, если у вас большой педалборд, то лупер – это девайс из разряда «must have». Однако, будет ли это навороченный лупер с MIDI-управлением, типа Rocktorn PatchMate Loop 8 Floor или простой и, наверно, самый распространенный Line Selector Boss LS-2 – это уже решать вам, исходя из конкретных требований.

    Думаю, что на этом закончу. Надеюсь, я достаточно подробно осветил все аспекты, касающиеся «разрывов» и «петель». В любом случае, дополнения, корректировки и вопросы приветствуются.
