Не работает примочка? Нет звука? 7 шагов по поиску неисправности.


      Автор: guitar.ru
      Дата публикации: 03 апреля 2016 г.

Каждый гитарист рано или поздно сталкивается c тем, что его примочка перестает работать. Хуже всего, когда это происходит прямо перед концертом, во время подключения инструментов. Но, как показывает практика, в 99% случаев неисправность кроется вовсе не в самой примочке, а во внешних факторах. Давайте разберемся, как можно быстро найти причину неработоспособности вашей любимой гитарной педали.

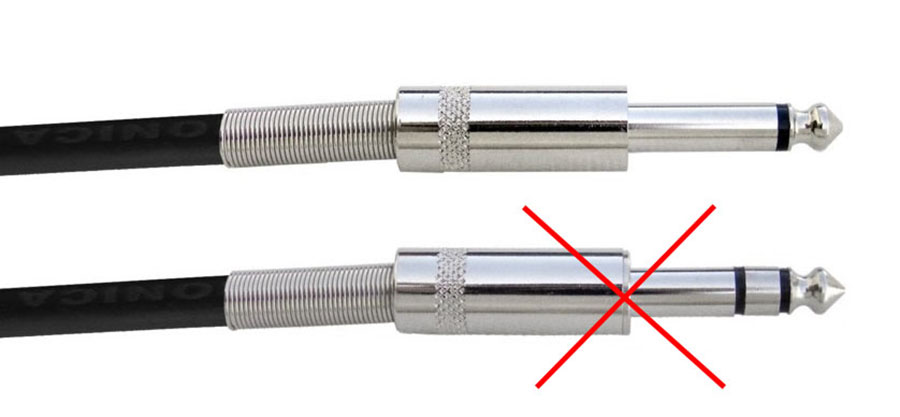

1. Будьте уверены, что все джеки на ваших кабелях – монофонические

Не работает гитарная примочка - проверь джеки

Дело в том, что почти все гитарные педали начинают работать только при подключенном во входной разъем IN (INPUT) джеке. И этот джек должен быть монофоническим, так как именно он замыкает в гнезде два контакта и напряжение начинает поступать на схему. Поэтому батарейка в примочке работает только при подключенном входном джеке (и именно поэтому входной джек нужно отсоединять от примочки, когда вы не играете).

Можно, конечно, использовать и стереофонический джек, разобрав его и впаяв перемычку между двумя контактами («ground» и «ring»), но это для тех, кто умеет паяльник в руках держать и канифоль нюхать.

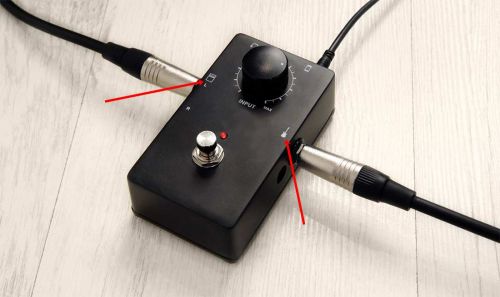

2. Убедитесь, что джек от гитарного кабеля подсоединен к разъему IN (INPUT) примочки, а джек от выходного кабеля – к разъему OUT (OUTPUT)

Проверь входной и выходной разъемы, если гитарная педаль не работает

Если вы перепутали эти разъемы, то внешние признаки могут быть следующие. В случае, если примочка имеет пассивный байпасс, то чистый звук вы услышите, а эффект – нет. При активном байпассе вы вообще ничего не услышите. Так бывает чаще всего, но в конкретной ситуации все зависит от того, как реализована схема примочки.

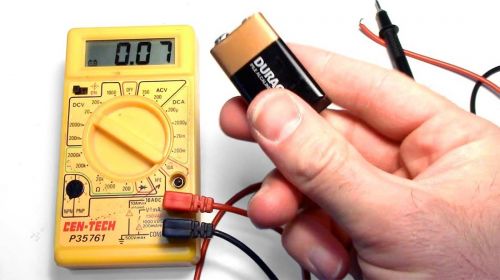

3. При питании от батарейки убедитесь, что она не разряжена

Гитарная примочка может не работать из-за батарейки

Казалось бы, этот совет годится только для дошкольников, однако вы не представляете, сколько взрослых гитаристов об этом забывают, начиная крутить все ручки, меняя кабели и пытаясь отремонтировать саму примочку. Просто имейте в виду, что батарейка не вечный двигатель, и рано или поздно перестает отдавать заряд.

4. При питании от блока питания (адаптера) убедитесь, что он соответствует требованиям гитарной примочки по напряжению и максимальному току

Блок питания для примочки должен соответствовать ее параметрам

Как правило, все примочки работают от 9 вольт, но иногда бывают и исключения. При этом для аналоговых педалей напряжение не столь критично и допустим разброс в несколько вольт (иногда даже в два раза – но об этом должно быть написано на самой примочке или в инструкции). Цифровые же примочки требуют полного соответствия по напряжению.

Что касается максимального тока, который может выдать блок питания, то он не должен быть ниже, чем ток потребления примочки. Аналоговые примочки потребляют очень маленький ток, и для них подойдет практически любой блок питания, у цифровых же педалей потребление высокое, поэтому не каждый блок питания годится – лучше использовать «родной», если он есть в комплекте.

Поэтому перед тем, как использовать блок питания, внимательно посмотрите напряжение питания и ток потребления примочки (на ней самой или в инструкции), а потом сопоставьте эти цифры с параметрами, указанными на блоке питания.

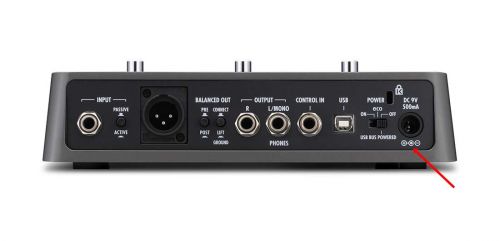

5. При питании от адаптера убедитесь, что полярность разъема блока соответствует полярности разъема примочки

Полярность разъема питания гитарной примочки

Как правило, в большинстве примочек принята следующая полярность разъема: по центру находится «минус» (контакт в виде штырька), снаружи – «плюс». Но встречаются у некоторых брэндов и исключения. Если вдруг полярность питания перепутана, то аналоговая примочка, скорее всего, из строя не выйдет (почти во всех установлен специальный предохранительный диод), но и работать, естественно, не будет.

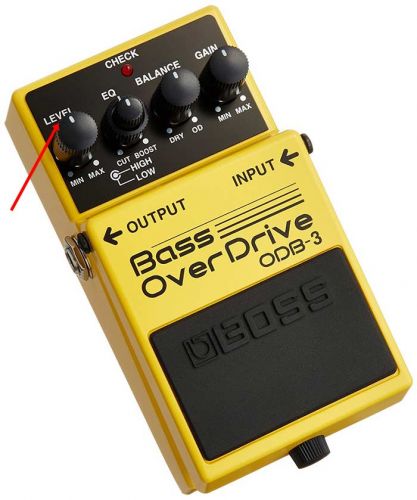

6. Убедитесь, что при включенном эффекте ручка громкости примочки находится не в минимальном положении

Громкость гитарной примочки должна быть выше нуля

Эта ручка служит для регулирования громкости эффекта – вращая ее, вы можете выстроить баланс по громкости по отношению к чистому звуку. Если ручка стоит на «нуле», то чистый звук гитары вы услышите, а вот эффект нет – ведь его громкость нулевая.

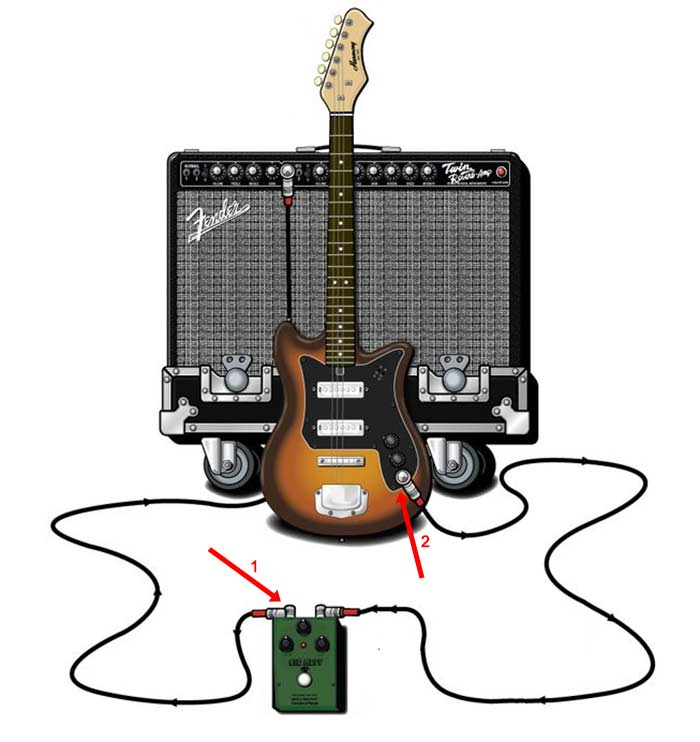

7. Проверьте всю цепь от гитары до комбика

Проверьте всю цепь от гитары до комбика

Как правило, основная причина того, что примочка не работает, заключается именно в этом пункте. Или на гитаре ручка громкости выкручена на «ноль», или на комбике какая-нибудь кнопка не нажата, или кабель плохой… Всегда исходите из той предпосылки, что примочки, особенно аналоговые, ломаются крайне редко, и искать причину надо именно во внешних факторах.

Воспользуйтесь старым дедовским методом прозвона цепи. Сделайте на комбике громкость поменьше. Кабель, идущий в комбик, отсоедините от разъема OUT (OUTPUT) примочки и потрогайте кончик джека пальцем. Не касайтесь самого корпуса джека, если он металлический! Не бойтесь, током не убьёт, но и результата не услышите.

Если звуковой фон в динамиках комбика не появился, значит примочка тут не при чем, и искать причину отсутствия звука надо в другом месте – комбике или самом кабеле. Если же вы слышите фон в виде сильного гудения, значит участок цепи после примочки исправен. В этом случае подсоедините кабель обратно.

Следующий шаг – отсоедините кабель от гитары и так же проверьте цепь пальцем на фон при включенном и при выключенном эффекте. Если фон есть, значит примочка работает и причину надо искать в гитаре. Если фона нет, то причина может быть в примочке или в гитарном кабеле. Попробуйте заменить кабель.

Если кабель заведомо хороший, внимательно осмотрите примочку. Убедитесь, что кабели в разъемах IN (INPUT) и OUT (OUTPUT) не перепутаны местами, батарейка рабочая, а блок питания выдает оптимальное напряжение и имеет в разъеме правильную полярность.

И только в том случае, когда звук так и не появился, пришла пора обращаться к мастеру-электронщику. Но такое бывает редко, поверьте!


При использовании данной статьи на других Интернет-ресурсах указание автора и прямая ссылка на guitar.ru обязательна!
