Описанный ниже цифровой ревербератор основан на принципе адаптивной дельта-модуляции и может быть применен как в виде функционального узла ЭМИ и ЭМС, так и самостоятельного устройства для реализации эффектов реверберации и эха.

Структурную схему ревербератора можно найти здесь.
Входной сумматор складывает входной сигнал с частью задержанного, что позволяет получить эффект многократного отражения звука. Модулятор преобразует его в цифровую последовательность, которую N-разрядный регистр сдвига задерживает на время tзад. Это время,а значит и время реверберации (эха) можно определить по формуле: tзад=N/f, где f - тактовая частота. Демодулятор восстанавливает из цифровой последовательности исходный аналоговый сигнал. Выходной сумматор служит для сложения задержанного сигнала с входным, причем уровень задержанного сигнала можно регулировать, что позволяет плавно изменять глубину реверберации от нулевой до максимальной...

Полное описание можно найти здесь.

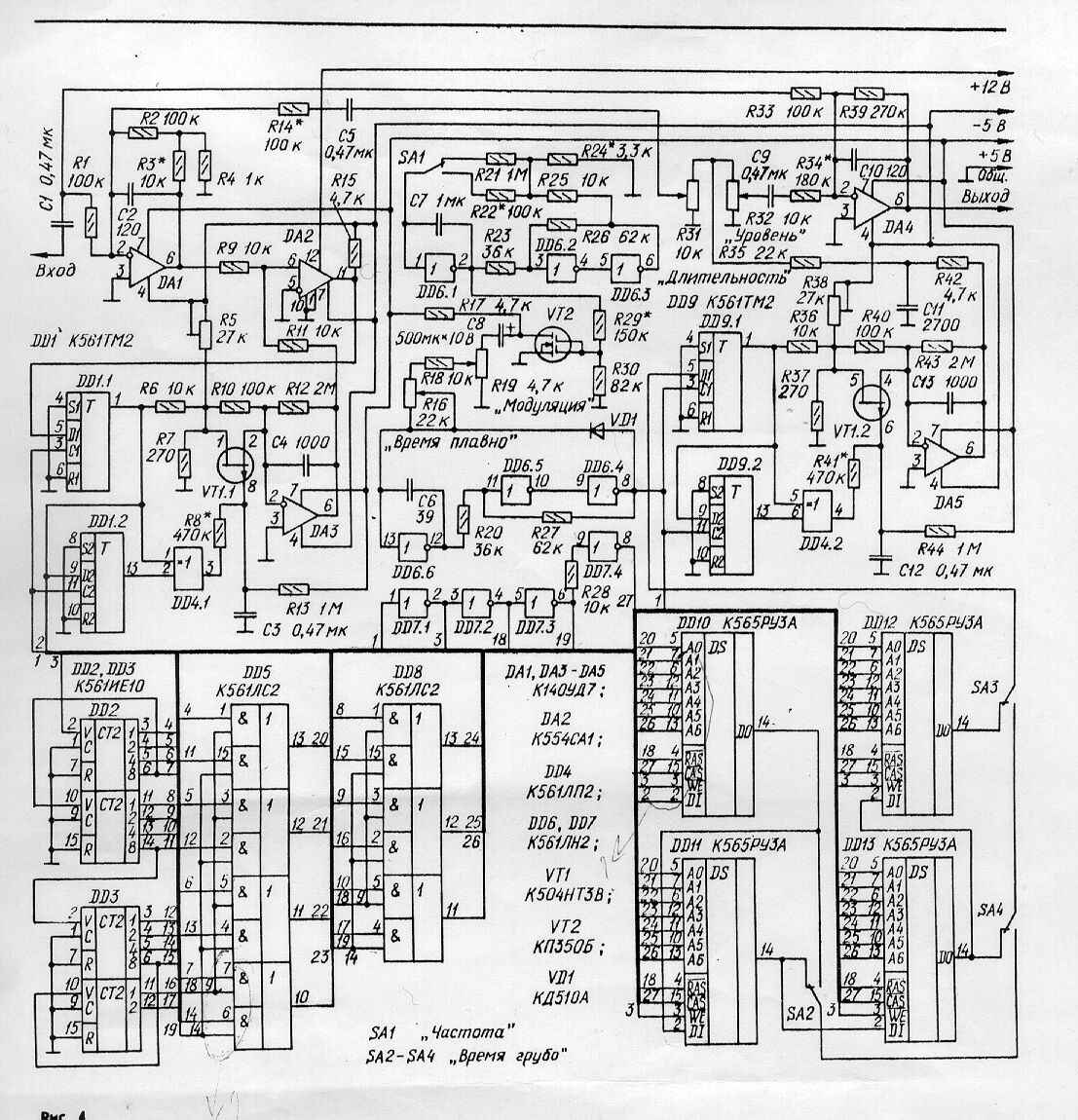

Принципиальная схема ревербератора показана здесь.
