Вашему вниманию предлагается схема блюзового овердрайва на базе схемы BOSS Blues Driver BD-2.

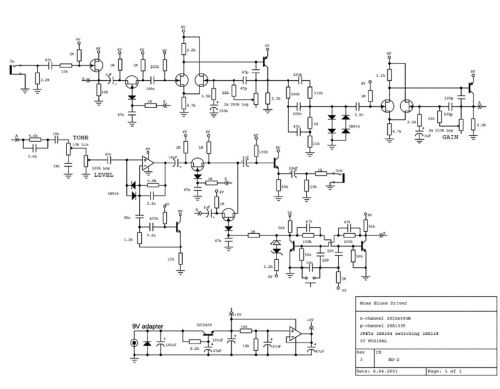

Исходная схема:

Разберём, что есть что.

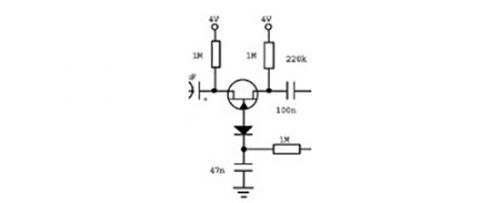

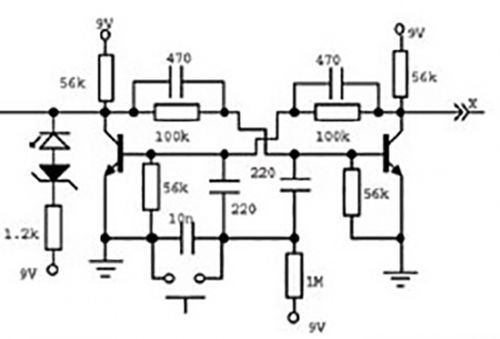

Эта часть схемы есть не что иное, как триггер. Он используется для электронной коммутации входов с использованием аналоговых ключей:

Проще и лучше заменить это всё на старый добрый переключатель 3PDT, сделав тру байпас. Знаете, чем механическая коммутация входов лучше? В случае активных постоянно подключенных входов, при каскадном включении нескольких устройств возникают «токовые петли» - и как результат, слышимый сетевой фон.

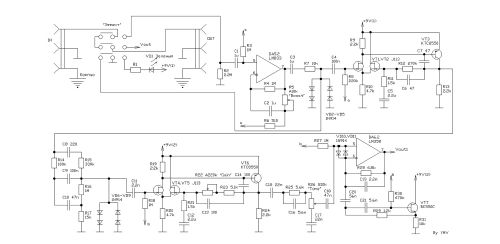

Ниже представлена переработанная основная часть схемы на доступной элементной базе:

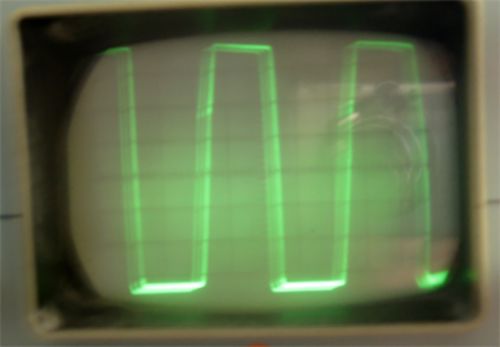

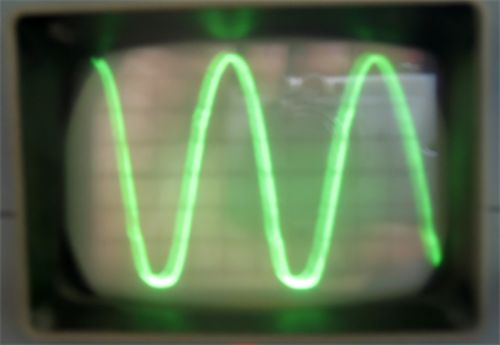

Вместо повторителя на вход поставил бустер, с помощью которого можно повысить гейн, что актуально для данной схемы. Основной компонент схемы – искажающий каскад VT1-VT3, похожий на операционник. Его коэффициент передачи около 35. Форма искажённого сигнала почти симметричная, хотя есть небольшое закругление снизу, что говорит о наличии чётных гармоник:

Конденсатор C5 в исходной схеме стоит 150нФ, что даёт спад гейна на низах вплоть до 700Гц; поставил его побольше, чтобы получить более «мясистый» звук. Второй каскад почти идентичен первому. Схема на DA6.2 есть не что иное, как резонансный фильтр, который даёт подъём на частоте 560Гц. Лишние регулировки убрал, т.к. ничего не дают.

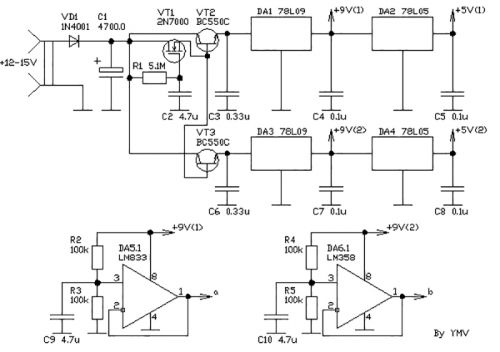

Схема питания:

Ну а далее навороты.

Гейт ставить не стал, т.к. шумы и фон небольшие.

А вот презенс-фильтр практически любому овердрайву не повредит. Презенс-эффект – это, как известно, фильтр с частотой в пределах 2-6кГц, делающий звук более читаемым, «прозрачным». Для овердрайва он особо актуален, так как выделяет из генерируемых овердрайвом гармоник наиболее «актуальные», делающие звук более читаемым на фоне «грязи» и «песка».

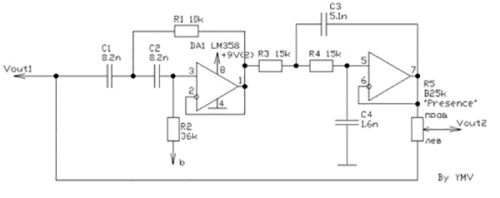

Диапазон данного фильтра 900Гц-4кГц – его стоит подбирать индивидуально для каждого овердрайва. Кстати, в статье про ламповый овердрайв использовал презенс-фильтр по такой же схеме с диапазоном 1.6кГц – 4.3кГц:

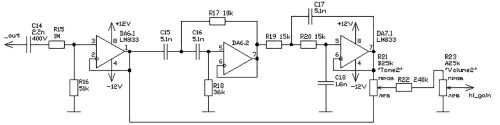

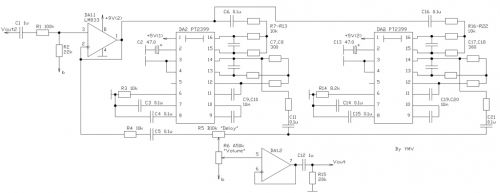

Ну и конечно же овердрайву не повредит дилей, который также интегрирован в схему:

Две линии задержки с разным временем, не кратным друг другу (чем задержек больше, тем лучше). Микросхемы PT2399 надо монтировать на плату через разъём, так как они любят выходить из строя при пайке. Овердрайв размещён в корпусе G107 на двух платах.

Пример звука:

Звук плотный, низовой, вполне пригоден для соло-партий. Если сравнивать с лампой, то будет в целом похуже.
