Хочется зачастую поиграть вечером, а поздно, шуметь нельзя – знакомая ситуация? Играть на неподключенной гитаре – плохая практика: вырабатываются неправильные навыки звукоизвлечения. Китайская «втыкушка» (plug) для наушников имеет противный «пластмассовый» звук – где взять приличный усилитель? Для окологитарных радиолюбителей приведу свой скромный опыт.
В качестве усилителя выбиралась схема предельно простая и не требующая налаживания.
1. Усилитель на NE5532
Этот операционник для аудиоприменения способен выдать в нагрузку ток до 60mA. Имеет отличную линейность, низкие шумы – если верить официальным характеристикам.

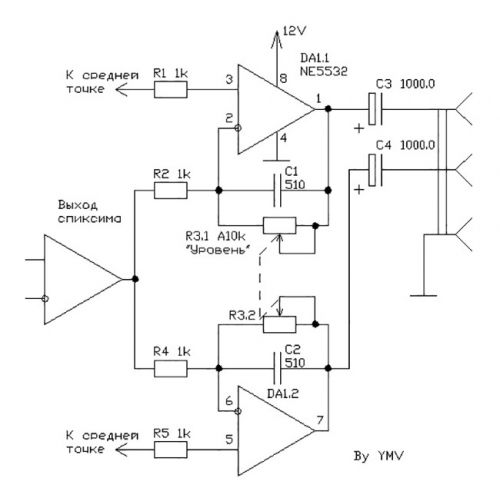

Однако реальный звук в наушниках оставляет желать лучшего: всё тот же «пластмассовый» звук. Схема приведена ниже. Помимо оконечного усилителя также потребуется преамп и спиксим – полная схема оных приведена в конце статьи.

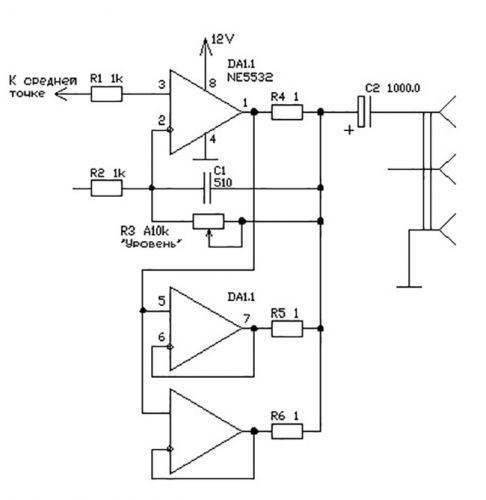

Тока 60mA может быть недостаточно для полной раскачки наушников – имеется такая вот типовая схема запараллеливания операционников:
Впрочем, звук у этой схемы такой же.
2. Специализированные ИМС
Есть специализированные ИМС, предназначенные именно для построения усилителя для наушников: TDA1308, TPA6120 и т.п.
Я выбрал TPA6120A2, поскольку она поддерживает напряжение питания вплоть до +/-15В, что позволяет раскачать наушники до полной мощности (для стандартных наушников импедансом 33 Ома полная мощность 1Вт достигается при амплитуде синусоидального сигнала 9 вольт).
В корпусе DIP эта микросхема не производится, зато есть готовая плата, которую можно купить, например, на AliExpress (на правах рекламы).

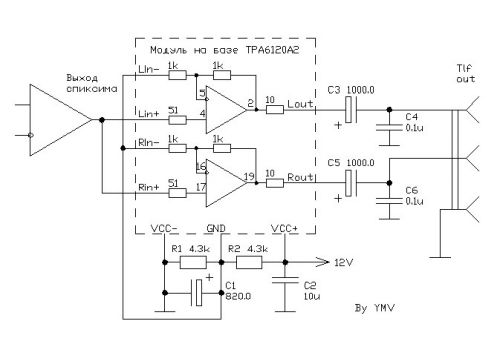

Ниже приведена схема включения этой платы с однополярным питанием.
По сути, получается обычный усилитель напряжения (с низкоомным выходом). Сопротивление выхода определяется только резистором в 10 Ом, установленным на плате. Однако звук лучше, «пластмассы» куда меньше.
При снижении питания до 9 вольт (батарейное питание) «выхлоп» снижается до 1 вольта амплитуды. При питании от двуполярного источника выходные разделительные конденсаторы C3, C5 не нужны.
TPA6120 любит самовозбуждаться, поэтому не забыванием про блокировочные конденсаторы: по питанию – C2 (монтируется как можно ближе к плате), по выходному сигналу – C4, C6.
Вход имеет низкое сопротивление («токовый» вход), поэтому сигнал надо подавать от источника с низким выходным сопротивлением. От этого также зависит стабильность схемы.

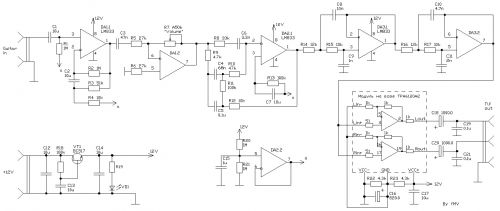

И, наконец, полная схема усилителя с преампом и спиксимом. Спиксим типовой, по схеме «Marshall Speakersimulator».
