Активный гитарный кабель


      Автор: Михаил Южаков
      Дата публикации: 14 марта 2018 г.

Хотите поставить на свою гитару «ежи», но жалко денег? Боитесь «колхозить» коллекционный инструмент? Хотите оценить эффект от установки активных датчиков или активного темброблока? Хотите сочетать актив с пассивом? Тогда, возможно, этот кабель для вас.

Принцип активного кабеля прост: повторитель напряжения с низким выходным сопротивлением отсекает ёмкость кабеля от датчика, звук гитары становится более звонким, разборчивым, теряет «гнусавость».

Активный гитарный кабель

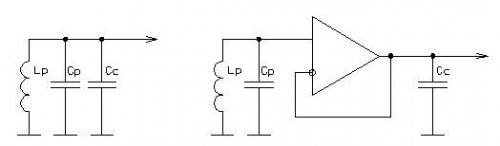

Здесь Lp, Cp – собственная индуктивность и ёмкость датчика, Cc – ёмкость кабеля; в пассивном включении имеем полную ёмкость (Cp+Cc), в активном – Cp. В результате резонансная частота датчика повышается.

Ниже представлены сэмплы сигналов с пассивного и активного кабеля. Пассивный кабель – типовой гитарный кабель Canare Made In Japan 3 метра, активный – по схеме из п.2.

Записано через спиксим, с приличного усилителя разность ощущается более существенно.

Рассмотрим реализацию.

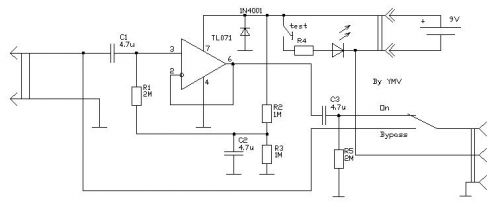

1. Простой вариант. Примочка «Кабельный бустер».

Примочка - Кабельный бустер

Использован типовой корпус с отсеком под Крону G909B 105*75*26.4мм.

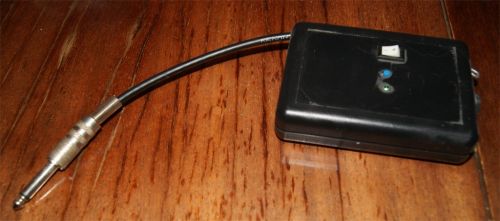

Корпус с отсеком под Крону

Входной кабель должен быть как можно более коротким; на выход подключается стандартный гитарный кабель через пластмассовый стереоразъём.

Переключатель «байпас» в этой схеме реализован как опция, его можно исключить, он нужен лишь для того, чтобы показать разницу. Питание включается автоматически при втыкании кабеля в выходной разъём. Села батарейка – выкидываем примочку и играем напрямую.

Корпус с отсеком под Крону

Монтаж выполнен на отрезке макетной платы.

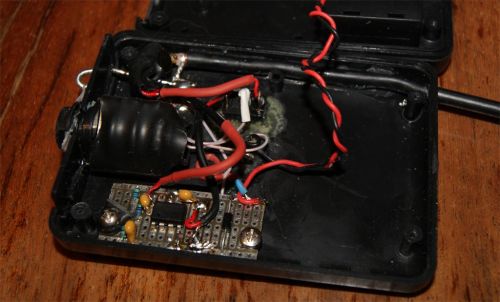

Монтаж гитарной примочки

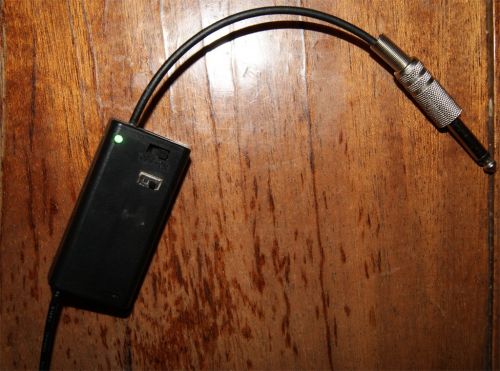

2. «Активный кабель» с интегрированной электроникой

Более сложный в плане монтажа вариант.

Сложный вариант монтажа гитарной примочки

Выполнен из корпуса KLS5-805-B (FC1-5226) «Батарейный отсек 2хАА закрытый с выключателем». Из корпуса вырезаны внутренности и вклеен держатель для батарейки 4LR44 (6В).

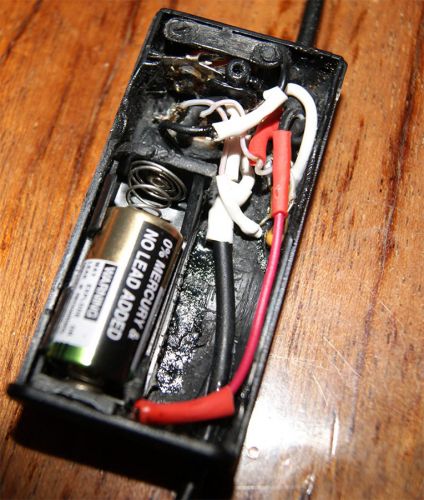

Сложный вариант монтажа гитарной примочки

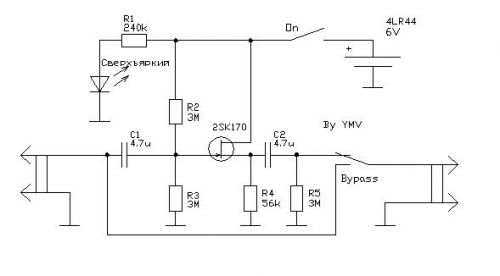

Схема:

Схема гитарной примочки

Транзистор может быть заменён на другой малошумящий с низким напряжением отсечки (1-2 В). Все конденсаторы в этих схемах керамические (не электролиты – нужен малый ток утечки). В схеме активного кабеля использован чувствительный «сверхяркий» светодиод, способный работать при токе порядка десятков микроампер.

Монтаж навесной. Переключатель «байпас» и резистор R5 можно исключить.

В качестве кабеля использован высокочастотный коаксиальный (недорогой, экранированный, тонкий, гибкий, прочный). Волновое сопротивление любое.
