О бедном байпасе замолвите слово...


      Автор: Сергей Арзуманов
      Дата публикации: 13 августа 2009 г.

Многие гитаристы придают типу байпаса огромное значение при выборе оборудования. Другие музыканты не обращают на это никакого внимания. Третьи вообще не знают, что это такое. Вот для этих последних музыкантов и предназначена эта статья.

Байпасом (bypass – с англ. «обход») называется функция переключения устройства эффектов, при которой сигнал с гитары идет в обход схемы (то есть, когда эффект не работает). Также называется и кнопка, при помощи которой осуществляется работа этой функции. Например, нажимая очередной раз на педаль гитарной примочки, вы используете именно функцию байпас.

Технически байпас может быть реализован двумя основными путями. Первый путь заключается в применении специального электронного ключа, переключающего путь прохождения сигнала (рис. 1). Электронный ключ управляется кнопкой на педали, нажимаемой ногой. Эта кнопка не имеет фиксации: каждое нажатие на нее приводит к переключению электронного ключа в новое положение. Такая схема электронного байпаса реализована, к примеру, в педалях Boss, Ibanez, DOD и многих других, а сам байпас может называться «активным», «горячим», «электронным» и т.п.

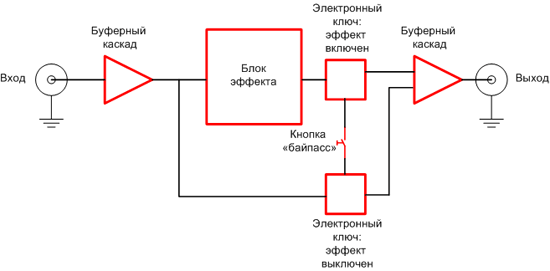

Электронный байпас, используемый в гитарных педалях эффектов

Рис. 1. Электронный (активный) байпас.

Другой вариант – переключение пути прохождения сигнала при помощи обычной механической кнопки с фиксацией положения. Тут пояснений, вроде не требуется. Такой байпас может называться «холодным», «пассивным», «истинным» (true), «механическим» и т.п. Эта схема переключения реализована, к примеру, в культовой вау-педали Dunlop Cry Baby.

В гитарных педалях эффектов, которые уже выпускаются около 50 лет, вначале использовался пассивный байпас. Но разработчики применяли тогда обычные однополюсные выключатели, разрывающие цепь со стороны выхода электронной схемы (рис. 2). Такая реализация пассивного байпаса имела существенный недостаток: даже при выключенном эффекте входной каскад схемы не отключался и оказывал влияние на выходное сопротивление устройства, изменяя спектр гитарного сигнала. Вследствие этого чуть позже стали применять двухполюсные выключатели, полностью отключающие электронную схему от пути прохождения сигнала при выключении эффекта (рис. 3). Именно этот вариант имеет полное право называться настоящим пассивным байпасом.

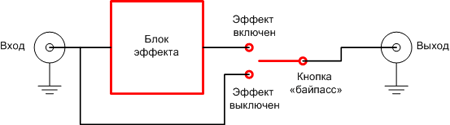

Псевдопассивный байпас, используемый в гитарных педалях эффектов

Рис. 2. Механический (пассивный) байпас.

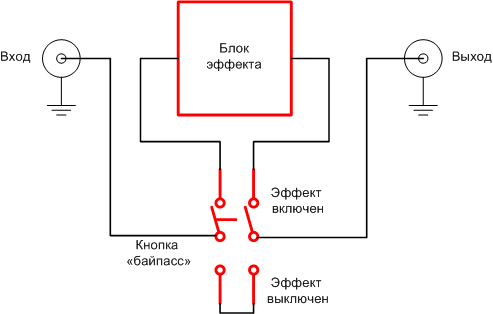

Пассивный байпас, используемый в гитарных педалях эффектов

Рис. 3. Механический (пассивный) байпас.

Считается, что пассивный байпас лучше активного по двум причинам. Во-первых, к преимуществам пассивного байпаса относится то, что сигнал будет проходить через устройство эффектов даже при полном выключении напряжении питания. Во-вторых (и это главное), подавляющее большинство гитаристов полагает, что в случае активного байпаса при выключенном эффекте прохождение сигнала через электронные цепи влияет на сигнал не лучшим образом, повышая уровень шумов. Отчасти эта правда: любой лишний элемент на пути прохождения сигнала может на него влиять, и лучше, чтобы этих элементов вовсе не было, как в пассивном байпасе. С другой стороны, эта лишь теория, а на практике влияние активного байпаса на сигнал сильно зависит от конкретной схемы, и в большинстве случаев никакого ухудшения сигнала по качеству незаметно. Тем не менее, многие фирмы-производители активно поддерживают легенду об идеальности пассивного байпаса, неизменно делая на этом акцент при маркетинговой компании какой-нибудь новой гитарной педали, использующей этот принцип переключения.

Но пассивный байпас имеет и свои недостатки. В зависимости от конструкции механического переключателя, во многих случаях при переключении эффекта может наблюдаться щелчок. Кроме того, сам переключатель может иметь довольно высокую емкость (вплоть до 80-100 пФ), что вкупе с высоким входным сопротивлением оказывает негативное влияние на гитарный сигнал. Ситуация будет усугубляться, если в цепи эффектов используется несколько устройств с пассивным байпасом, соединенных последовательно. Стоит заметить, что при использовании активных звукоснимателей данная проблема несколько нивелируется.

Именно для устранения вышеуказанных недостатков в 1970-х годах начали применять активные схемы байпаса. Их появление стало возможным благодаря разработке полевых транзисторов, обеспечивающих высокое сопротивление входного каскада схемы эффектов. Кроме того, активный байпас снижает выходное сопротивление устройства даже при выключенном эффекте, что позволяет подключать педаль к любому оборудованию с линейным входом. По сути, педаль с активным байпасом выполняет в выключенном состоянии ту же роль, что и обычный директ-бокс, правильно согласовывая входные и выходные сопротивления электрогитары и оборудования, к которому она подключается (что особенно актуально при использовании длинных гитарных кабелей). Кроме того, при использовании активного байпаса устраняется проблема щелчков при включении и выключении эффекта. Единственный недостаток этого типа байпаса заключается в том, что при отсутствии питания на схеме прямой гитарный сигнал не сможет проходить на выход педали, но этот недостаток не такой и существенный.

Встречается также смешанные виды схемы байпаса, при котором электронный ключ управляет механическим реле. В этом случае сигнал при выключении эффекта проходит не через электронную схему, а только через реле (аналогично пассивному байпасу), и качество этого сигнала будет зависеть только от параметров самого реле. Подобные схемы часто используются в цифровых процессорах и студийном оборудовании.

Так какой же байпас лучше – активный или пассивный? Однозначно на этот вопрос ответить нельзя, так как все зависит от конкретной реализации схемы и качества применяемых компонентов. Широко разрекламированный пассивный байпас не стоит воспринимать как панацею от всех бед – во многих случаях активный байпас может оказывать меньшее влияние на гитарный сигнал. Поэтому лучший выход – доверять своим ушам и прослушивать в наушниках приобретаемое оборудование перед покупкой.
